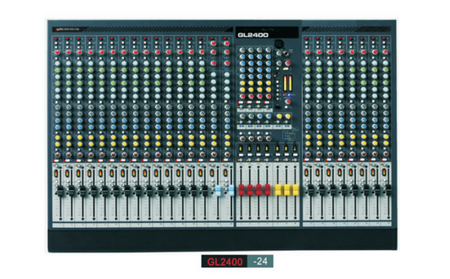

功能特點

24通道結構；左右信道/主信道輸出
4個可聲像控制編組；6個輔助發送信道，其中每個信道配備推子前/后切換開關
2個立體聲信道，每個信道備有話筒與雙立體聲行輸入
7x4 矩陣；特有的雙功能即主擴聲與/或監控聽調音
單通道能被用于左右疊加、或調音師喇叭監聽通道；
可通過通道直接輸出進行錄音；
具有電平微調與共享輸入的矩陣外接輸入；
立體聲輸入通道可以獨立地分配給左右通道；
立體聲通道的話筒輸入可以用交換跳線接到矩陣；
4段EQ、2段掃頻；100Hz 高通濾波器；
獨立的幻象供電與相位轉換開關；
專用主輸出及立體聲監聽電平燈；
內部跳線帽，可選 EQ 前/后輔助輸出、直接輸出與其它選項
所有推子均帶有靜音、電平燈和 AFL；
內部聯絡信號通道可供選擇；
1kHz 正弦/粉紅噪聲發生器；
錄音機可接入到左右信道和監聽信道；
耳筒插座及本地監聽輸出；
+26dBu 余量的電子平衡式 XLR 輸出電路；
74dB 前置放大器可接受高至 +34dBu 的話筒或線路輸入電平 ；
超低噪聲的前級混合放大器設計；
內置電源及帶有MPS12后備電源插口（16到32通道型號）
可使用 RPS11 電源進行外置供電，另外還提供 RPS11 備用電源插座（40 信道型號）；
100mm 防塵推子；
螺絲母緊固電位器式的電路板分離安裝工藝；
備有供添加副調音臺用的 Sys-Link V2 調音臺輸入鏈路；
4 針 XLR 燈座發光二極管照明燈

技術參數

最大輸入電平：Mic+34dBu(inc pad);CH Line +34dBu;Other Line +20dBu
最大輸出電平：XLR +26dBu;Jake+20dBu
內部電平上限：Channels +20dB;Mix+22dB
電平表：3 colour LED,quasi peak response
靈敏度：OVU=+4dBu at XLR output
總音量控制電平表：12 segment-30dB-(+16dB)
通道電平表：4 segment -12dB、0dB、+6dB、+16dB(5db before clip)
頻率響應：20Hz-50kHz+/-0.5dB
Mic CMRR(1kHz):>80dB typical
THD+N(+14dBu 1kHz):Channel to mix out<0.003%
串聲(1kHz)：Fader shutoff>90dB;Mute shutoff>90dB;lnter channel>90dB
噪聲(有效值22Hz-22kHz)：Mic EIN-128dB;Residual output noise<-96dBu(-100dB S/N)
                                                 LR mix noise 16 routed<-86dBu(-90dB S/N)
                                                 Group mix noise 16 routed<-86dBu(-90dB S/N)
                                                  Aux mix noise 16 routed<-92dBu(-90dB S/N)
                                                  Mix noise 16line 0dB gain<-86dB S/N

通道HPE：12dB/octave below 100Hz
單聲通EQ ：HF Shelving ± 15dB,12kHz. HM Peak/diq ± 15dB,500Hz -15kHz, Q=1.8. LM Peak/dip
                       ±15dB, 35Hz-1kHz, Q=1.8  LF Shelving ±15dB,80Hz.
立體聲EQ：HF Shelving ± 15dB,12kHz. HM Peak/diq ± 15dB,2.5kHz Q=1.8. LM Peak/dip
                       ±15dB, 250Hz  Q=1.8  LF Shelving ±15dB,80Hz.
尺寸：(長×高×寬)609×150×560mm
重量：17kg
